Варианты оформления гидромассажных зон

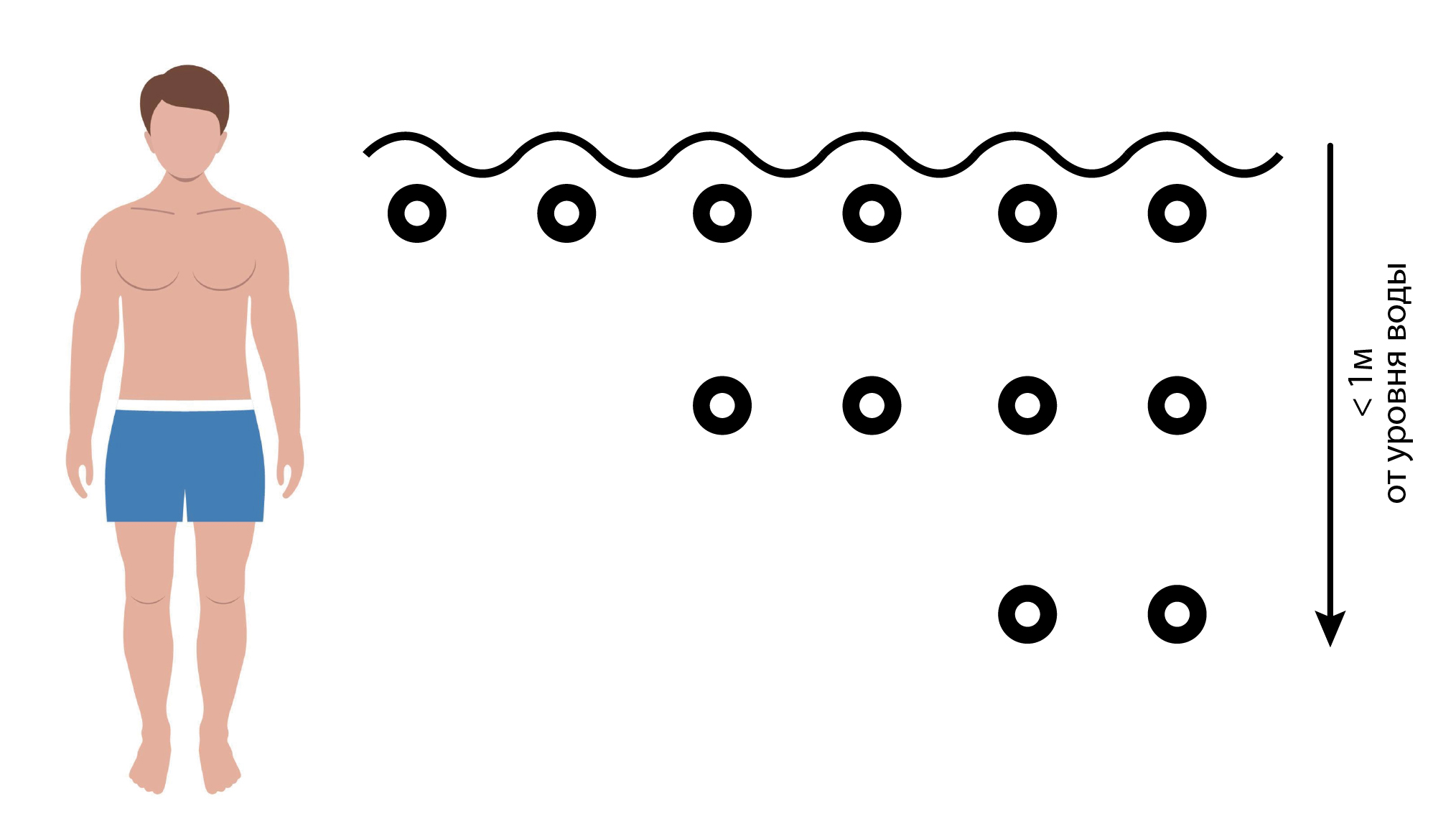

Форсунки гидромассажа обычно размещаются на стене бассейна попарно – на уровне спины, поясничного отдела, и/или икр человека. Вне зависимости от выбранного варианта, мы не рекомендуем заглублять форсунки ниже 1 м от зеркала воды.
Согласно ГОСТ Р 52603-2011 Аттракционы водные. Безопасность конструкции. Общие требования (распространяется на общественные бассейны и аквапарки) форсунки гидромассажа, размещаемые в стене бассейна, рекомендуется располагать на глубине 0,25 - 0,6 м от поверхности воды. Форсунки, размещаемые на дне, следует располагать на глубине 0,8 - 1,35 м и не менее, чем в 2,0 м от боковых стен бассейна.
Монтаж форсунок и подключение к трубопроводу

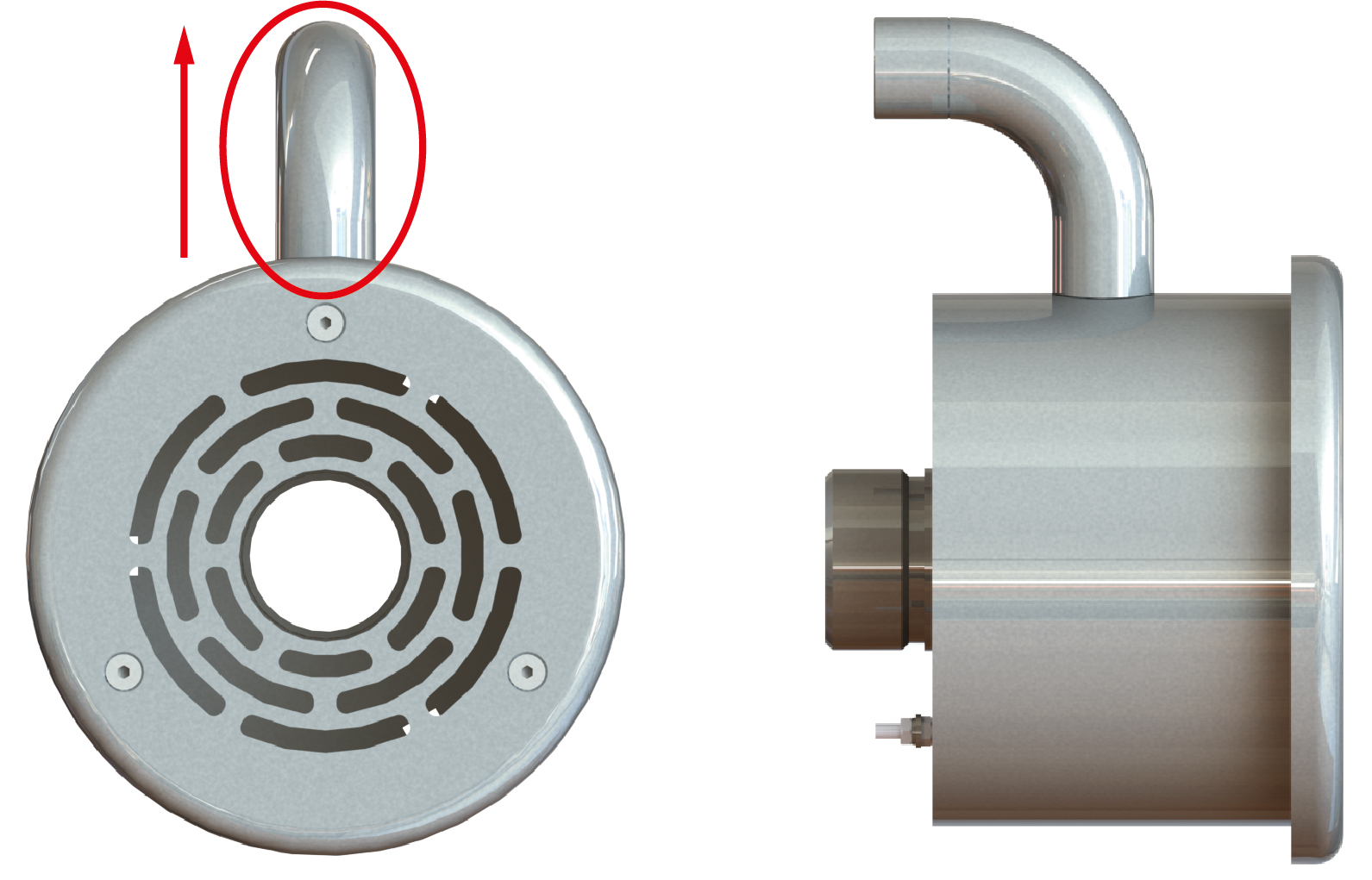

При монтаже закладной части подсоединение воздушной магистрали следует ориентировать вверх (допустимо отклонение от вертикали – до 45 град.), чтобы исключить образование воздушного кармана.
При монтаже 4-6 форсунок устройства, в зависимости от своего взаимного расположения и возможностей технического помещения, могут подключаться попарно (2+2+2) или параллельно.

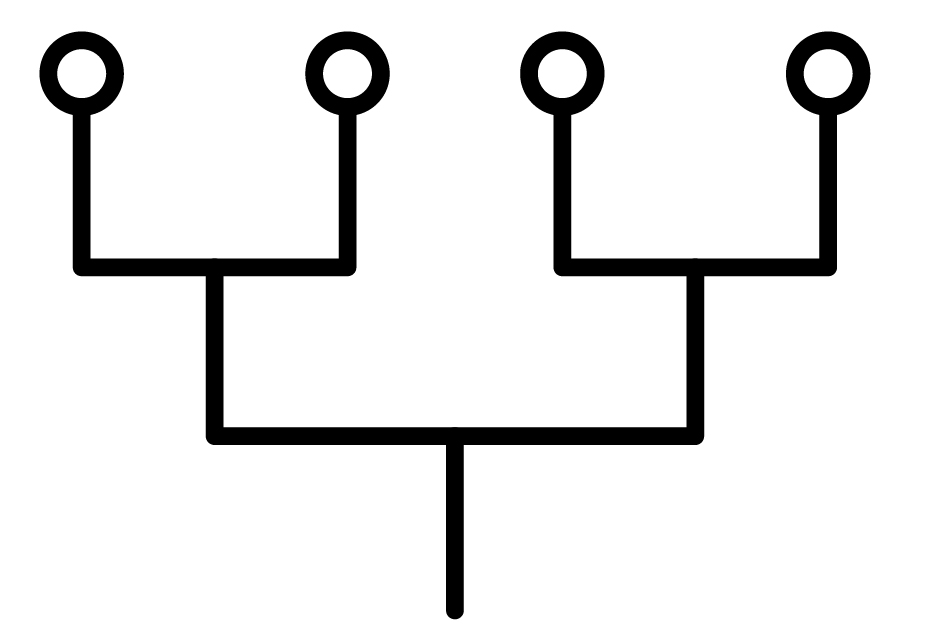

Попарное подключение

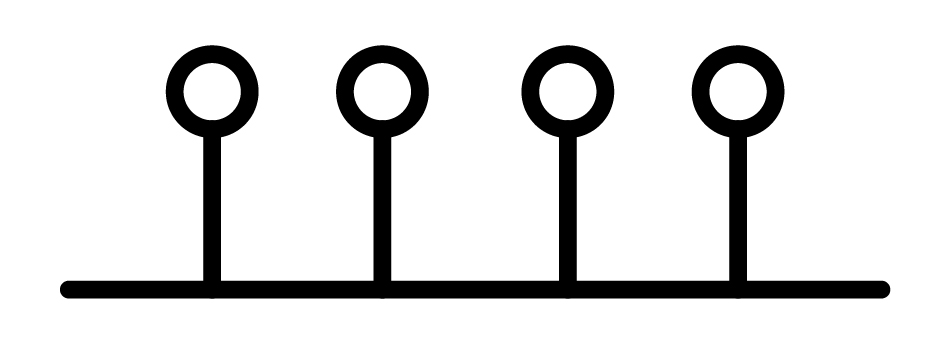

Параллельное подключение

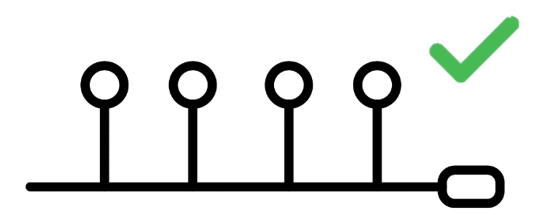

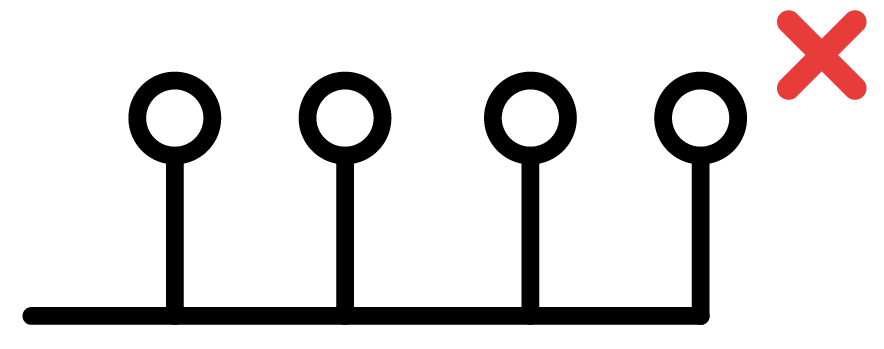

Если используется параллельное подключение, рекомендуем в конце магистрали предусмотреть небольшой участок трубы и заглушку на конце трубопровода – это обеспечит равномерное распределение потока и одинаковый напор воды во всех форсунках.
Диаметр трубопроводов определяется размером подсоединения гидромассажных форсунок и их количеством.
| Модель форсунки | Подсоединение | Трубопровод к форсунке | Общий трубопровод |
| ФГ.05, ФГ.07, ФГк.07 | 1” внутр. | д. 32 | д. 63 (2 - 4 форсунки) д. 75 (6 форсунок) |
| ФГ.12 | 1 ½” наруж. | д. 50 | д. 75 |
| ФГ.20 | 2” внутр. | д. 50 | д. 75 |
Обратите внимание! При оснащении гидромассажных зон с 4-6 и более форсунками рекомендуем устанавливать шаровые краны на каждую форсунку. Это упростит запуск, регулировку и в дальнейшем, при необходимости вывод из работы устройств, подлежащих ремонту или замене.
3. Водозаборные устройства
Для работы систем гидромассажа необходимо наличие водозаборного устройства, которое будет передавать воду в насос. Необходимое количество водозаборов определяется суммарной производительностью гидромассажных форсунок и рекомендованным расходом воды через водозаборные устройства.
Обратите внимание! Придерживайтесь рекомендованного расхода воды через водозаборные устройства – это обеспечит безопасную эксплуатацию всасывающих устройств согласно требованиям ГОСТ Р 53491-1-2009.
| Модель форсунки | Производительность форсунки |
Количество форсунок |
Рекомендуемая модель водозабора |
Количество водозаборов |
Макс. расход воды через один водозабор |
| ФГ.05 | 5 - 7 м3/час | 2 шт | ВЗ.620 | 1 шт | 12 м3/час |
| ФГ.07, ФГк.07 | 7 - 12 м3/час | 2 шт | ВЗ.120 | 1 шт | 20 м3/час |
| ФГ.12 | 12 - 20 м3/час | 2 шт | ВЗ.525 | 2 шт | 20 м3/час |
| ФГ.20 | 20 - 40 м3/час | 2 шт | ВЗ.525 | 2 шт | 20 м3/час |
4. Подключение воздушной магистрали
Для правильной работы систем гидромассажа необходим подмес воздуха в форсунку, подача которого осуществляется через воздушную магистраль. Воздушная магистраль подсоединяется через боковой отвод (резьбу) на корпусе форсунки, для подключения рекомендуется использовать гибкую ПВХ-трубу д. 16-20” (при использовании 4-6 и более форсунок воздуховоды от каждой форсунки объединяются в одну, общую магистраль д. 32”).
Вывод воздушной магистрали для забора воздуха можно оставить в техническом помещении или же завершить регулятором подачи воздуха, размещенным на борту бассейна. Мы рекомендуем последний вариант, особенно в частных бассейнах, так как регулятор в дальнейшем позволит индивидуально настроить объем подаваемого воздуха, усилив или смягчив массажный эффект.
Для оснащения одной гидромассажной зоны используется 1 регулятор подачи воздуха вне зависимости от количества подключаемых к нему форсунок.
Обратите внимание! В переливном бассейне подсоединение воздушной магистрали к регулятору подачи воздуха должно быть реализовано через воздушную петлю или обратный клапан (см. схему монтажа).

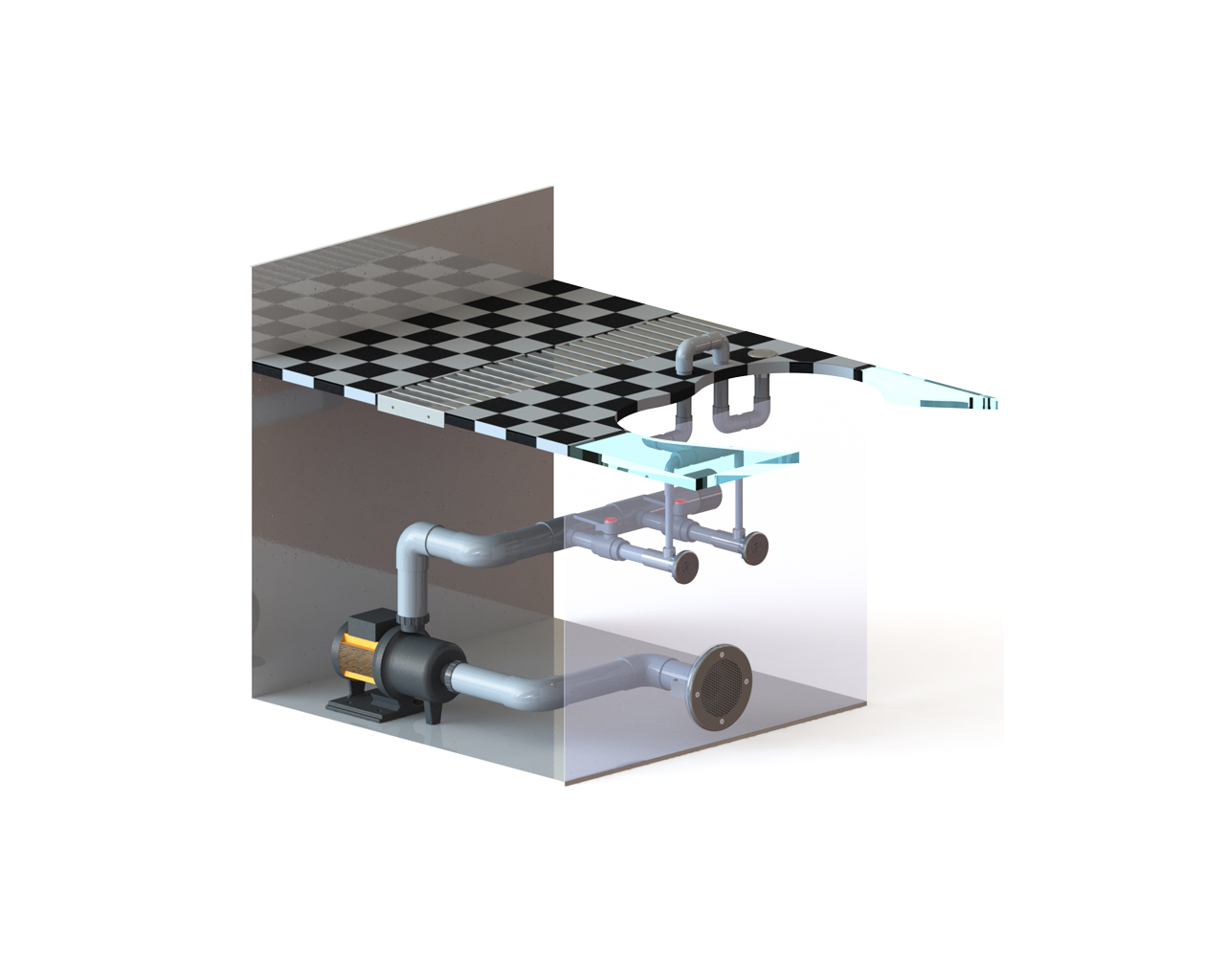

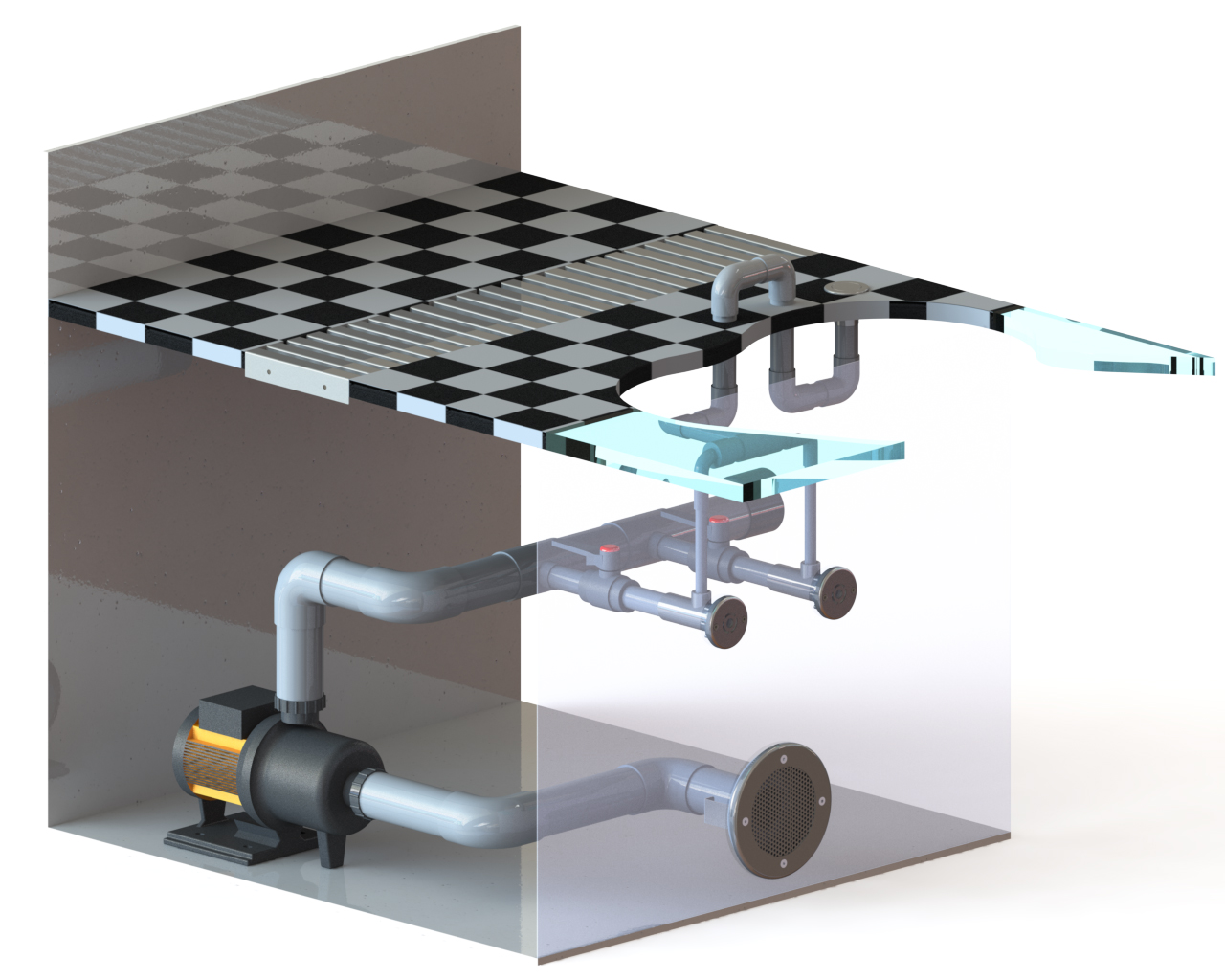

Схема монтажа: вариант 1. Переливной бассейн

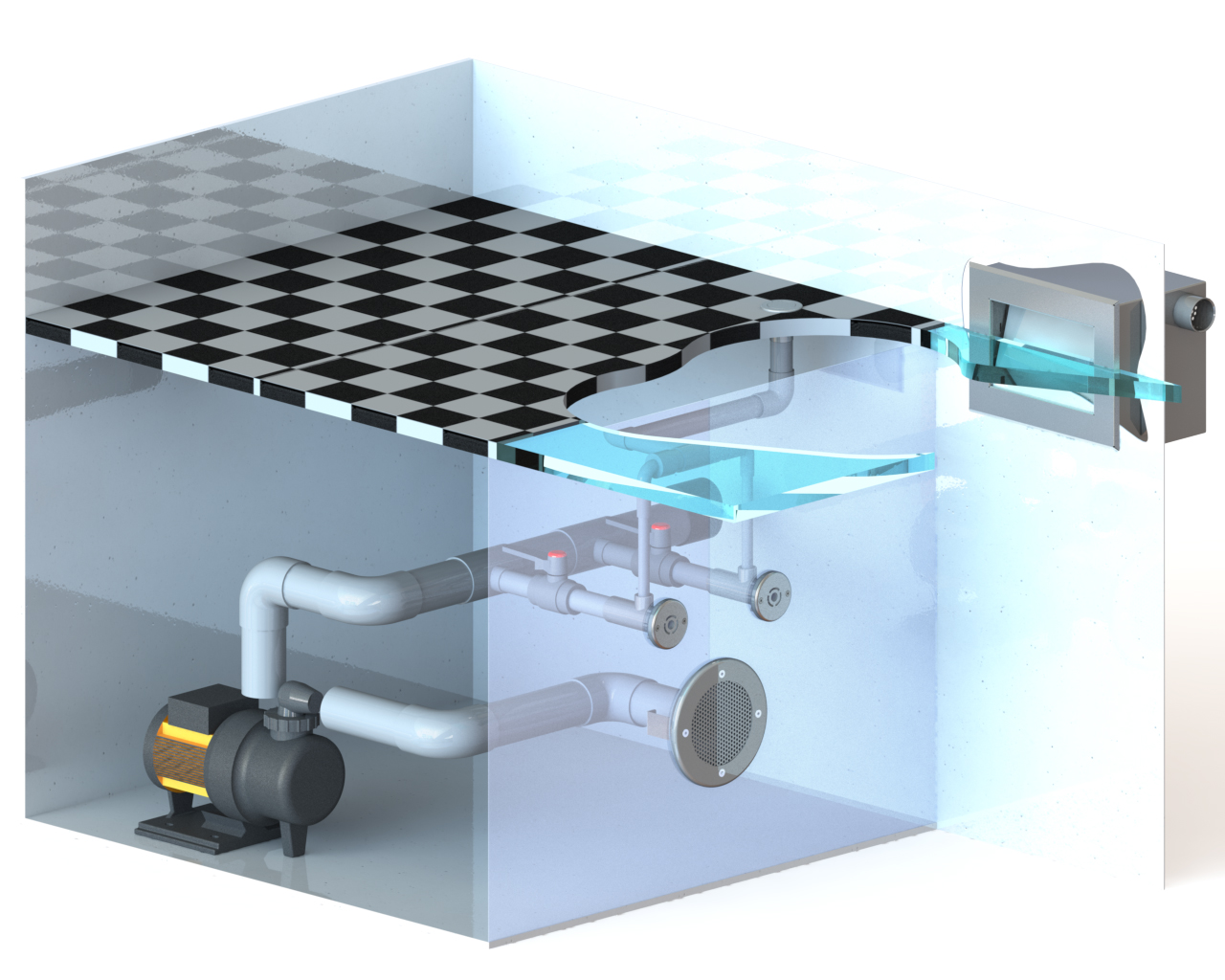

Вариант 2. Скиммерный бассейн
Рекомендации подготовлены с учетом требований ГОСТ Р 53491.1-2009 и ГОСТ Р 52603-2011, а также на основе опыта проектирования, монтажа и эксплуатации гидромассажных устройств в общественных и частных бассейнах. Благодарим Евгения Федюшкина за консультации при подготовке рекомендаций.
